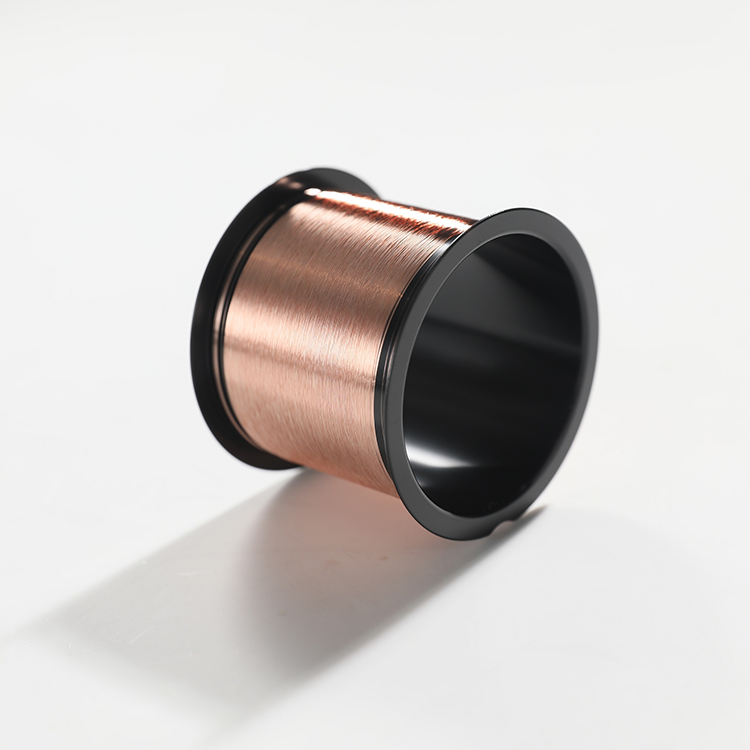

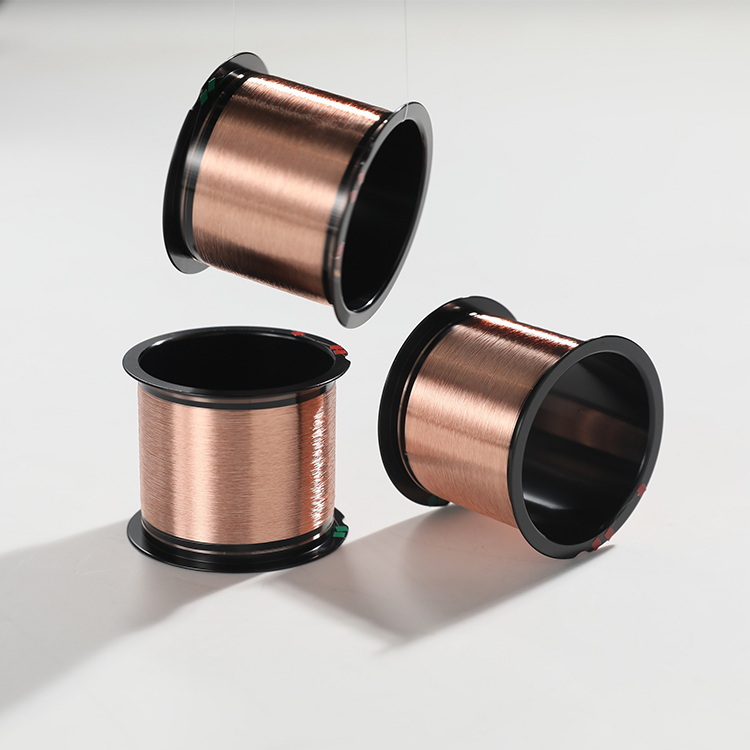

Чистий мідний дріт (Bonded copper wire)

Чистий мідний дріт виготовляється з 4N високочистого мідного матеріалу шляхом додавання мікроелементів. Він має низьку жорсткість кулі та жорсткість дріт, відмінну електричну та тепловий провідність, а також хорошу поверхневу антиоксидантну продуктивність. Він підходить для упаковки дискретних пристроїв напівпровідників та різних інтегрованих схем (ІС).

Медіа Bonding WireІ

Тип	φ Діаметр ±1% um	Перемикання навантаження BL(gf)	Розширення EL(%)	Довжина метрів
Чистий мідний дріт	18 (0,7 км)	5 - 8	5 - 15	500 / 1000
	20 (0,8 мільйонів)	6-10	5 - 15	500 / 1000
	23(0.9мл)	8 - 13	7 - 17	500 / 1000
	25 (0,1 км)	9 - 15	7 - 17	500 / 1000
	30 (від 1,2 мільйона)	14 - 19	11 - 21	500 / 1000

Чистий мідний дріт (Bonding Copper Wire):

ФНизька вартість: у порівнянні з зв'язувальним золотим дротом ціна міді відносно дешева, що може значно знизити витрати на виробництво таких галузей, як упаковка напівпровідників.0,020 мм можна заощадити приблизно на 63% в порівнянні з золотим дротом.

Відмінні механічні властивості: Зв'язуючий мідний дріт має високу швидкість подовження і руйнівну силу. Висока руйнівна сила дозволяє мідному дріт витримувати більш високий стрес, а високий темп подовження дозволяє мідному дріт утворити хорошу форму дуги під час процесу зв'язування, що може уникнути явища колапсу дріт і поліпшити надійність пристрою.

МоєХороша електрична і теплопровідність: мідь має високу електричну провідність, з відносно низьким опором 1,6/cm. Її електрична провідність майже на 40% вище, ніж у золота, і майже в два рази вище, ніж у алюмінію. При переносі тієї ж струму, перехрестя мідного дроту менша. Її тепловий провідність також приблизно на 20% вище, ніж у золота. Зменшення діаметру зварювального дроту більш сприяє розсіюванню тепла. Крім того, коефіцієнт теплового розширення мідного дроту вище, ніж у золотого дроту, а напруга на зварювальному суглобі нижча, зменшуючи можливість розриву шиї зварювального суглоба на пізній стадії.

Хороша продуктивність зв'язування: Під час процесу зв'язування мідний дріт має хорошу адгезію з чіпом і субстратом. Крім того, швидкість зростання міжметалевого сполуки в сполуці з зварювального з'єднання мідного дріт значно нижче, ніж у сполуці зварювального з'єднання золотого дріт. Опірність контакту низька, і виробляється менше тепла, що може поліпшити міцність зв'язування та надійність зварювання.

Поля застосування чистого мідного дроту:

Напівпровідникова упаковка: Це широко використовується внутрішній свинцевий матеріал в мікроелектронній упаковці напівпровідникових дискретних пристроїв, інтегрованих схем тощо, і використовується для реалізації електричного з'єднання між чіпом і свинцевою рамою.

Виробництво електронних компонентів: У виробництві електронних компонентів, таких як резистори, конденсатори та індуктори, використовується для підключення електродів і пінів компонентів для забезпечення нормальної роботи компонентів.
